Гидроманипулятор VPL 100-76 предназначен для механизации погрузо-разгрузочных работ в различных отраслях экономики при температуре окружающего воздуха от плюс 40°С до минус 40°С.

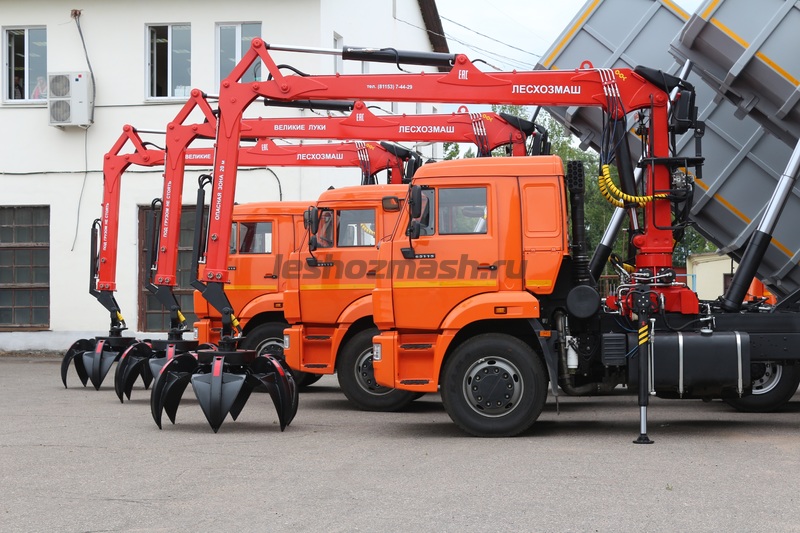

Гидроманипулятор VPL 100-76 может использоваться в составе транспортного средства, устанавливается на автомобили либо за кабиной, либо на заднем свесе грузовой платформы на базовое шасси КАМАЗ, УРАЛ, МАЗ и автомобилей других производителей. Возможно стационарное использование установки.
Гидроманипулятор VPL 100-76 комплектуется шестилепестковым грейфером VPL 6-250 объем 0,25м3.
Возможна комплектация двухконтурной системой управления, которая обеспечивает более плавное управление и дает возможность оператору уверенно совмещать несколько операций, а, следовательно, существенно сократить время погрузочно-разгрузочных работах и повысить производительность труда.
При изготовлении гидроманипуляторов VPL применены современные высокопрочные стали. В гидрооборудование установлены передовые компоненты ведущих мировых производителей гидравлики.
В сравнении с другими производителями гидроманипуляторов, вал механизма поворота колонны(стойки) смонтирован на подшипниках качения, а не на подшипниках скольжения(лента), что значительно превышает срок службы данного узла.
Во всех шарнирных соединениях установлены подшипники скольжения с перфорированной бронзовой поверхностью трения для лучшего распределения смазки.
Все РВД защищены спиралями от стирания и от внешних негативных воздействий.

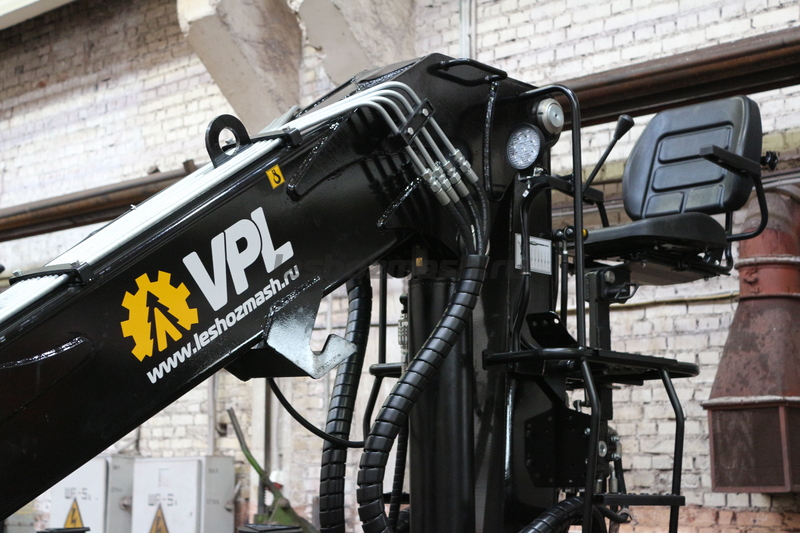

Гидроманипуляторы VPL комплектуются электрическим пультом управления электрооборудованием с цифровым счетчиком наработки времени, кнопкой аварийного отключения и предупреждающим сигналом.
Возможна комплектация гидравлического выдвижения выносных опор и их подъём.
| Наименование параметра | Ед. изм. | Значения |
|---|---|---|
| Момент грузовой | т·м | 10,0 |
| Угол поворота в горизонтальной плоскости | градус | 410 ± 10 |
| Момент поворота в горизонтальной плоскости | кН·м, (кг·м) | 20 (2040) |
| Количество секций удлинителей | шт. | 1 |
| Масса конструктивная в базовой комплектации (без рабочего органа, ротатора, подвески и элементов их присоединения, рабочей жидкости и смазочных материалов) | кг. | 2230 ± 50 |

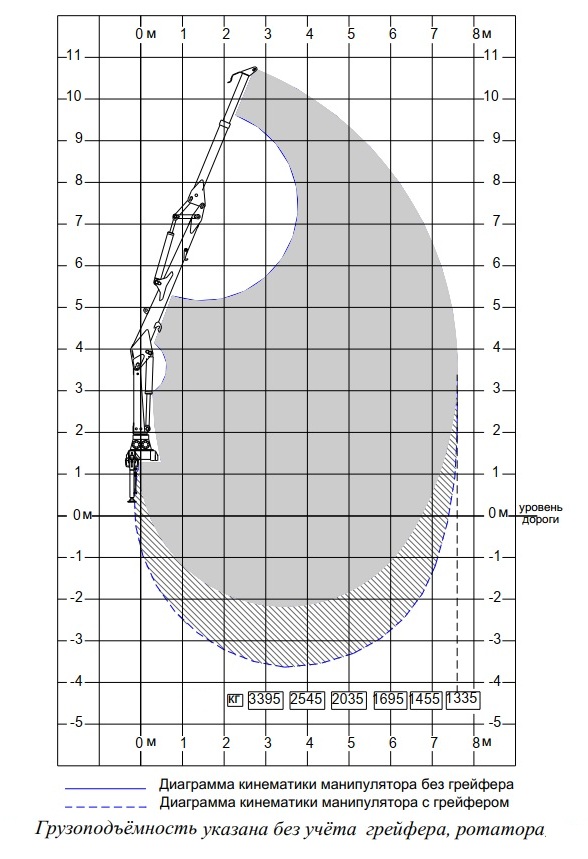

| Наибольший вылет | м. | 7,6 |

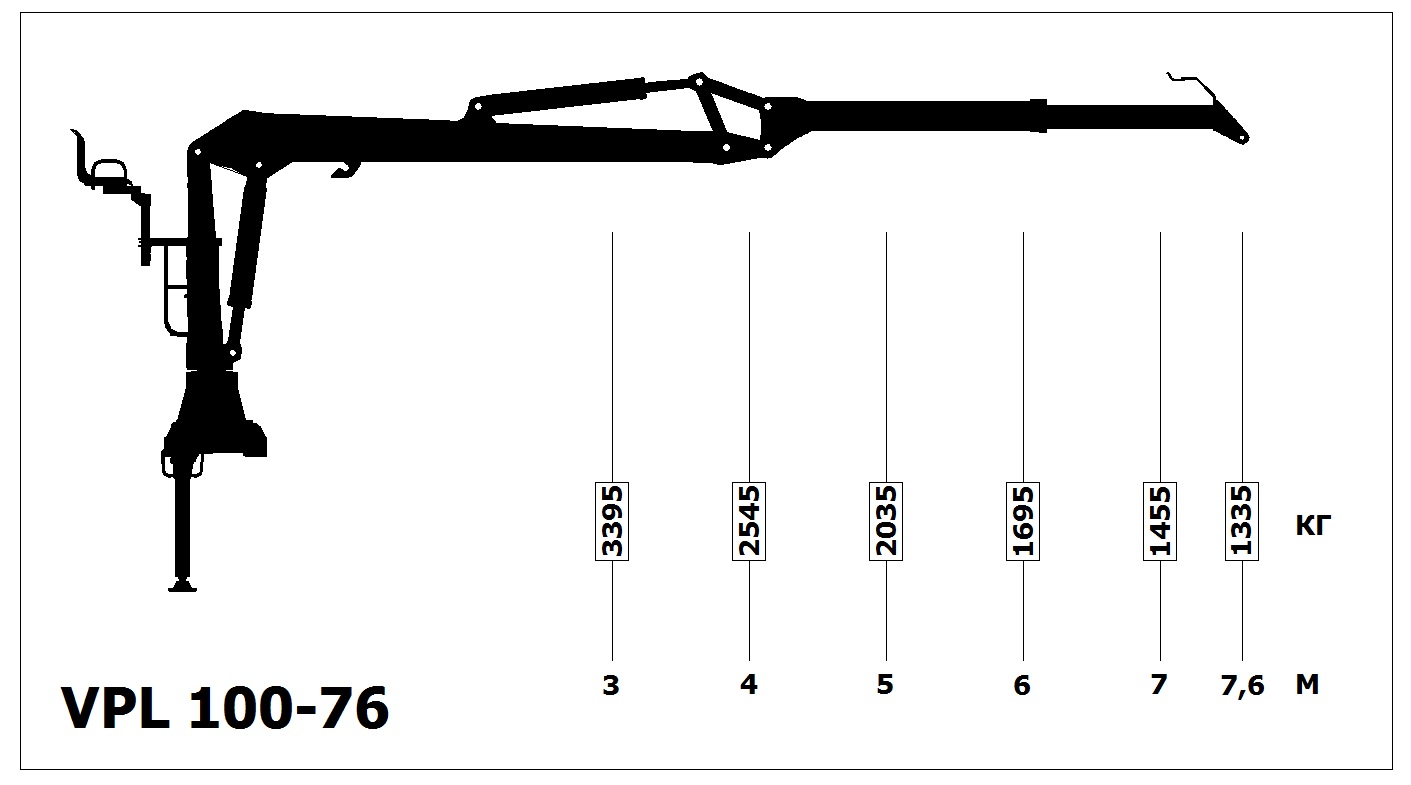

| Грузоподъёмность (без грейфера и ротатора) на максимальном вылете | кг. | 1335 |
| Длина в транспортном положении | мм. | 5080 ± 50 |
| Ширина в транспортном положении | мм. | 2500 ± 50 |
| Высота в транспортном положении | мм. | 2500 ± 50 |
| Давление срабатывания предохранительных клапанов напорных секций распределителей управления работы стреловым оборудованием | бар. | 210 |
| Давление срабатывания предохранительных клапанов напорных секций распределителей управления работы аутригерами | бар. | 135 |
| Рекомендуемый объём маслобака | л, не менее | 150 |
| Рекомендуемая производительность насоса | л/мин, не более | 80 |
оборудование | описание |
Основное оборудование | конструкция в соответствии с сертификатом № RU С-RU.MT15.В.00432/22 |
регулируемые дроссельные клапана на гидроцилиндрах поворота, стрелы и рукояти | |
гидроцилиндры опор оснащены гидрозамками | |
двухреечная система поворота колонны с масляной ванной | |
4-е подшипника качения разнесенных по валу основания колонны | |
перфорированные бронзовые втулки со смазочными каналами | |
регулируемые подшипники скольжения | |
ручное выдвижение выносных опор и их подъём | |
Верхнее сиденье | управление с двумя джойстиками и двумя педалями |
сиденье с подлокотниками и изменяемым расстоянием от колонны и по высоте | |
лестницы с обеих сторон сиденья | |
гидрораспределитель AKON KV 196, однопоточный | |
тент оператора | |
Электрооборудование | 4 светодиодных прожектора (2 на верхнем сиденье, 2 на доп. стреле) |
кнопка аварийного отключения, счётчик моточасов, предупреждающий сигнал | |
питание 24В. | |
Основание и опоры | рабочая зона над балкой опор, зона перекрытия над цилиндрами поворота колонны |
управление опорами c нижнего 2-х секционного распределителя 2Р40 | |
интегрированная балка опор, размах – 3,7 м | |
поворот опор вручную на 45о и 180о | |
неподвижные пятки опор | |
визуальный индикатор уровня масла | |
Грейфер | VPL 6-250 лепестковый 0,25 м3 |
Дополнительное оборудование | верхняя подвеска с ротатором (6т.), КМЧ (комплект шпилек, гаек, пластин) |
Гидробак | стальной бак объемом 150 л. |
Схема складывания | продольная |
Установка | спереди/сзади |
